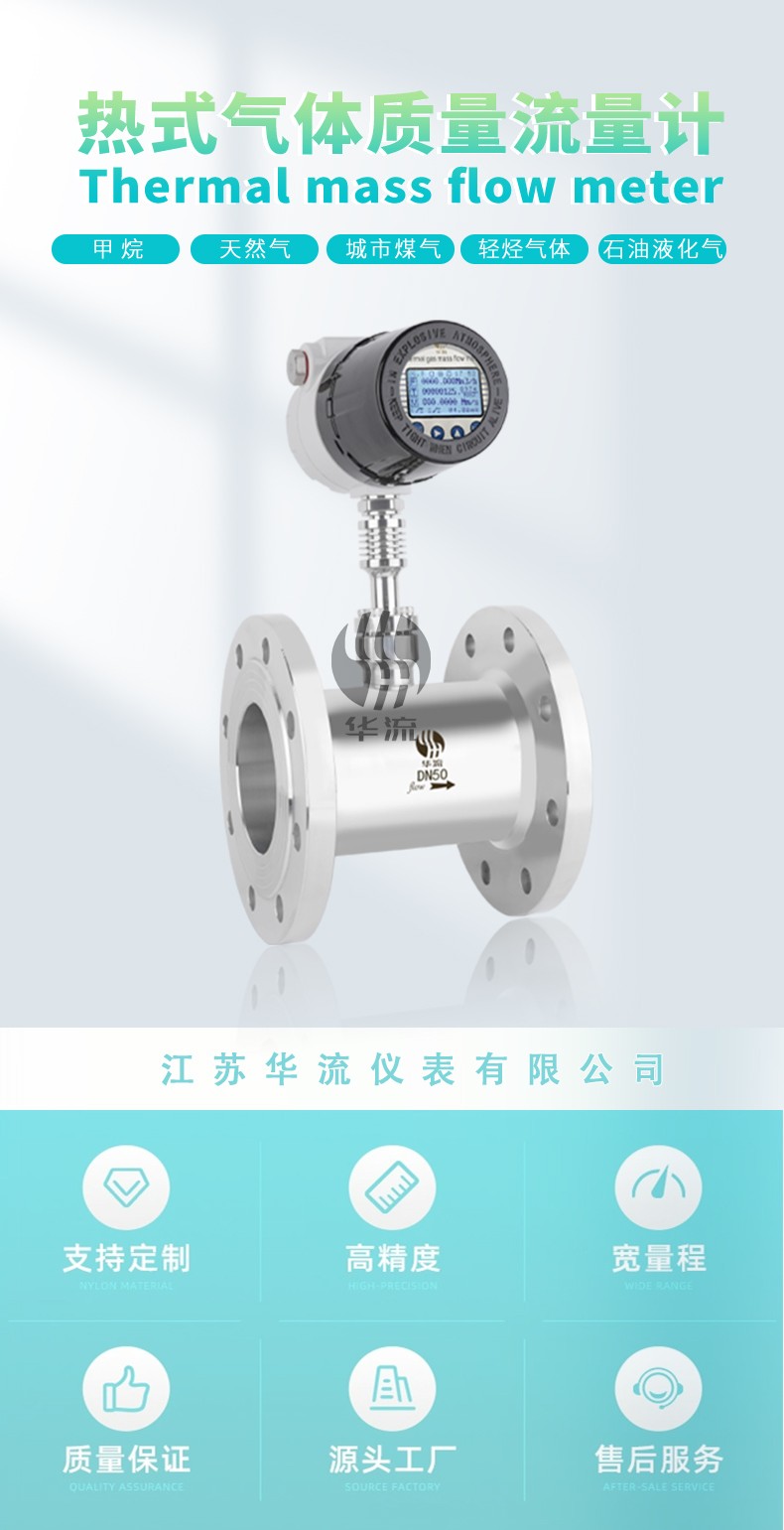

熱式氣體質量流量計（法蘭式）

熱式氣體質量流量計（法蘭式）

吳工：15161722728 （微信同號哦）甲烷/天然氣/城市煤氣/輕烴氣體/石油液化氣

詳細介紹

熱式氣體質量流量計

Thermal gas mass flow meter

工作原理Working principle

熱式氣體質量流量計由傳感器和信號分析、處理與控製單元兩部分構成。傳感器一部分測量溫度，而另一部分用於加熱。前者監控實際過程溫度值；後者維持一恒定溫度值，使其總是高於實際過程溫度且與該過程溫度保持恒定的溫度差。氣體的質量流量越大，冷卻效應就越大，維持差分溫度所需的能量也就越大。因此，通過測量加熱器的能量便可得出被測氣體的質量流量。

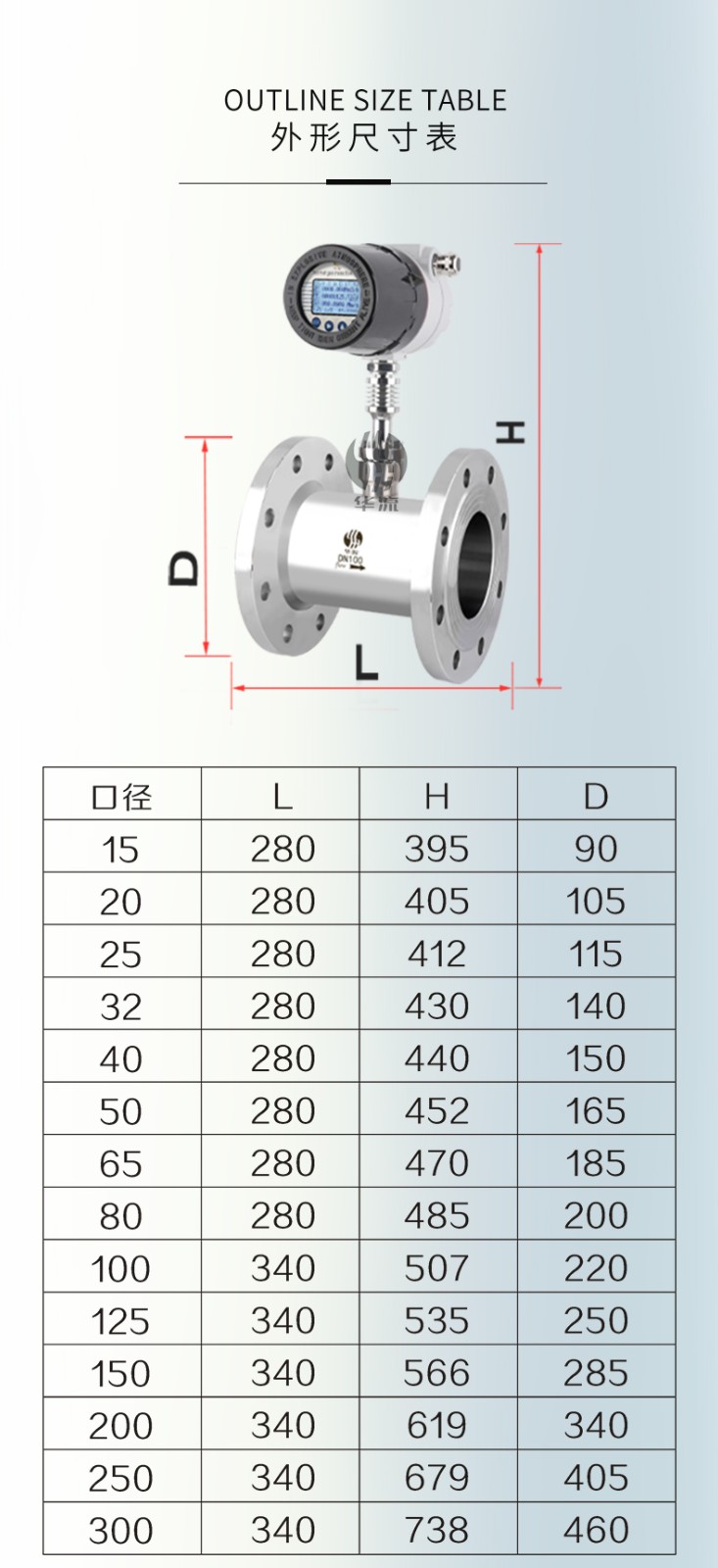

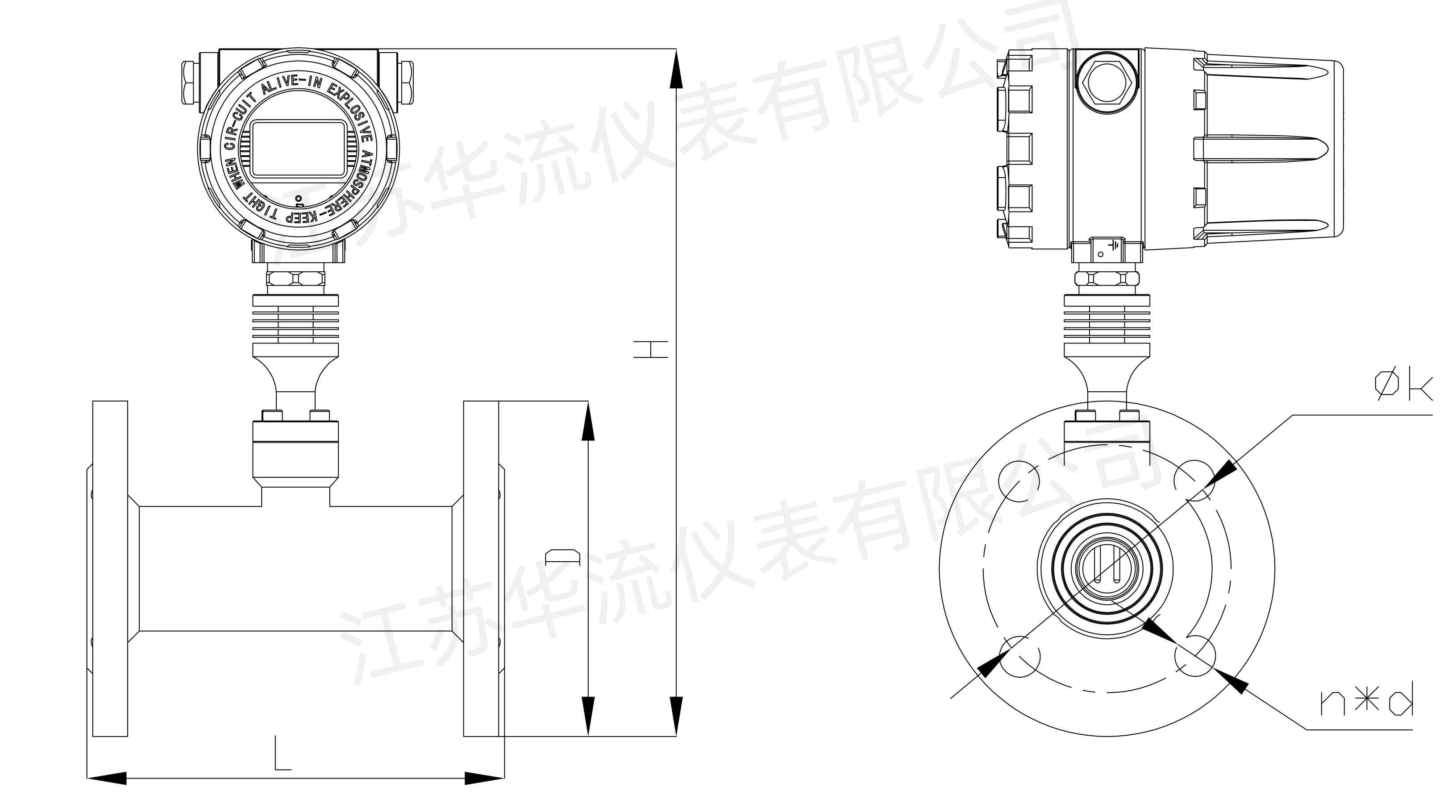

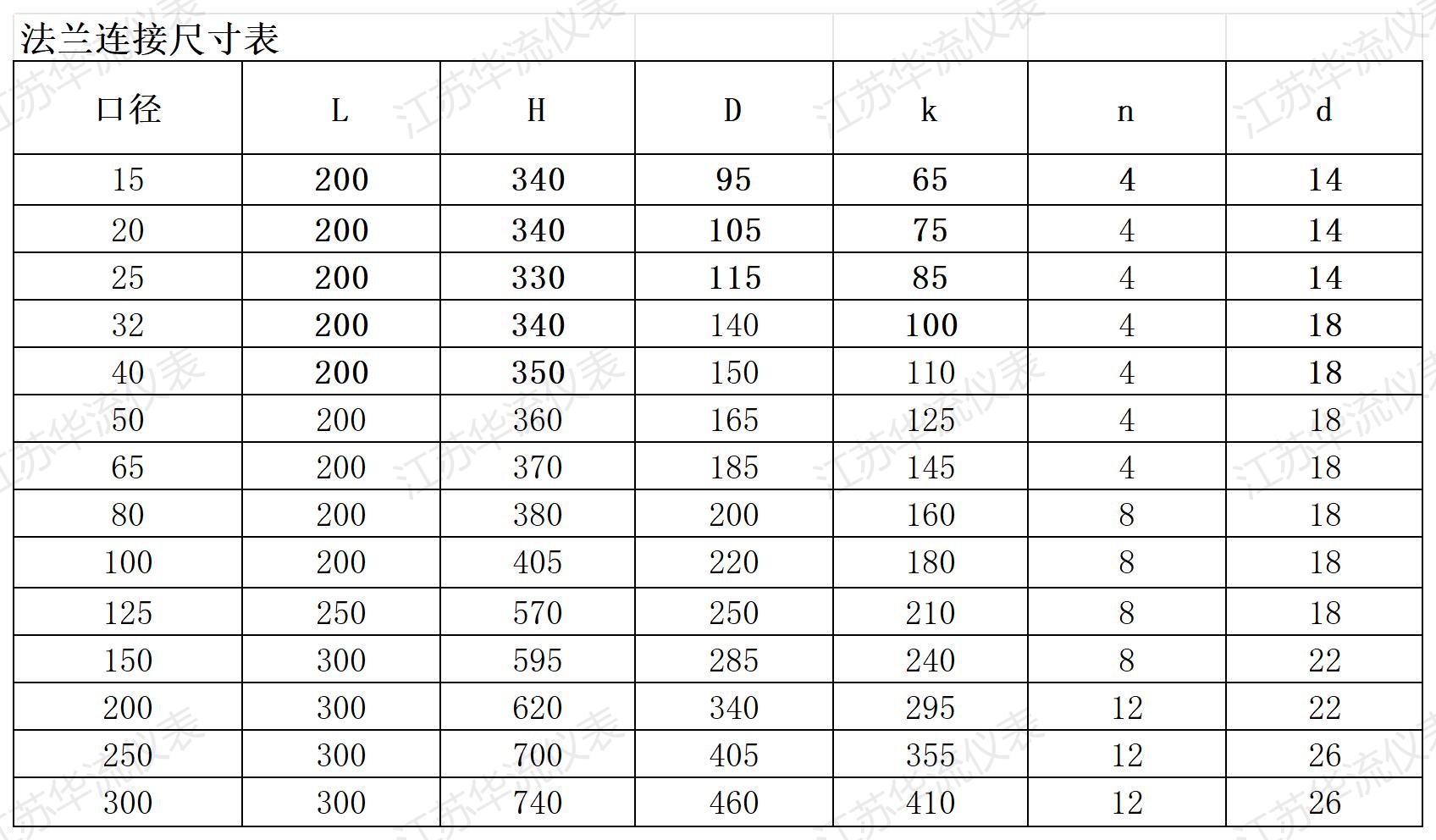

產品尺寸 Product size

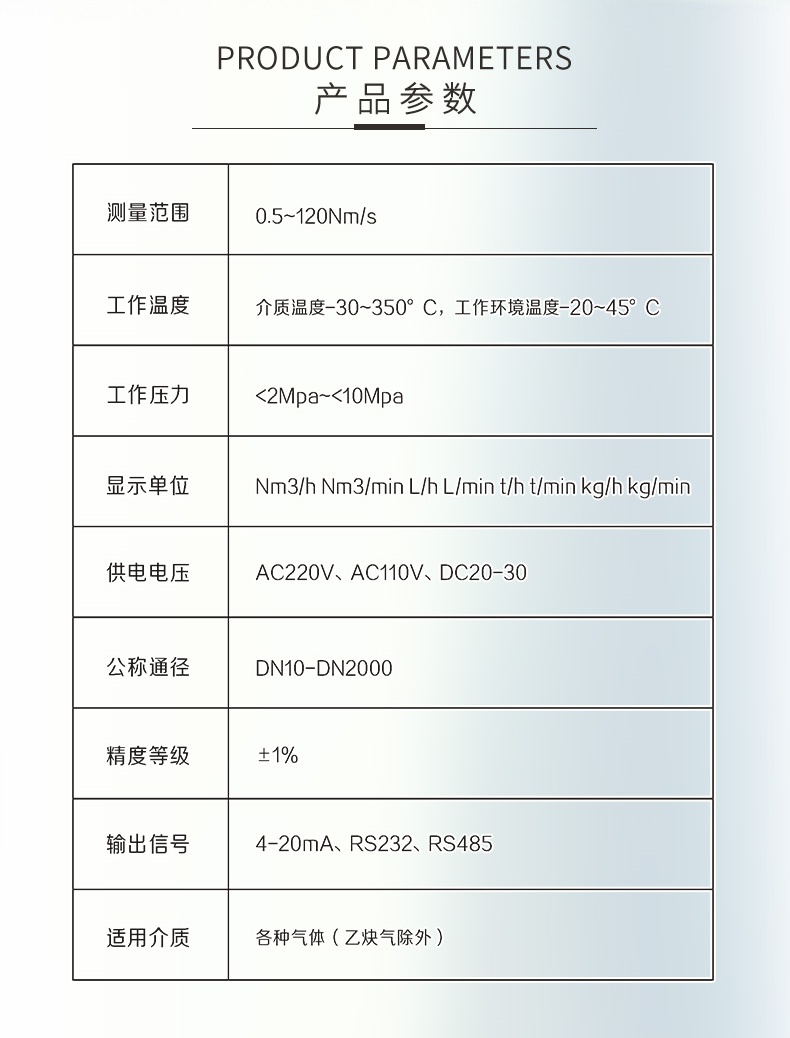

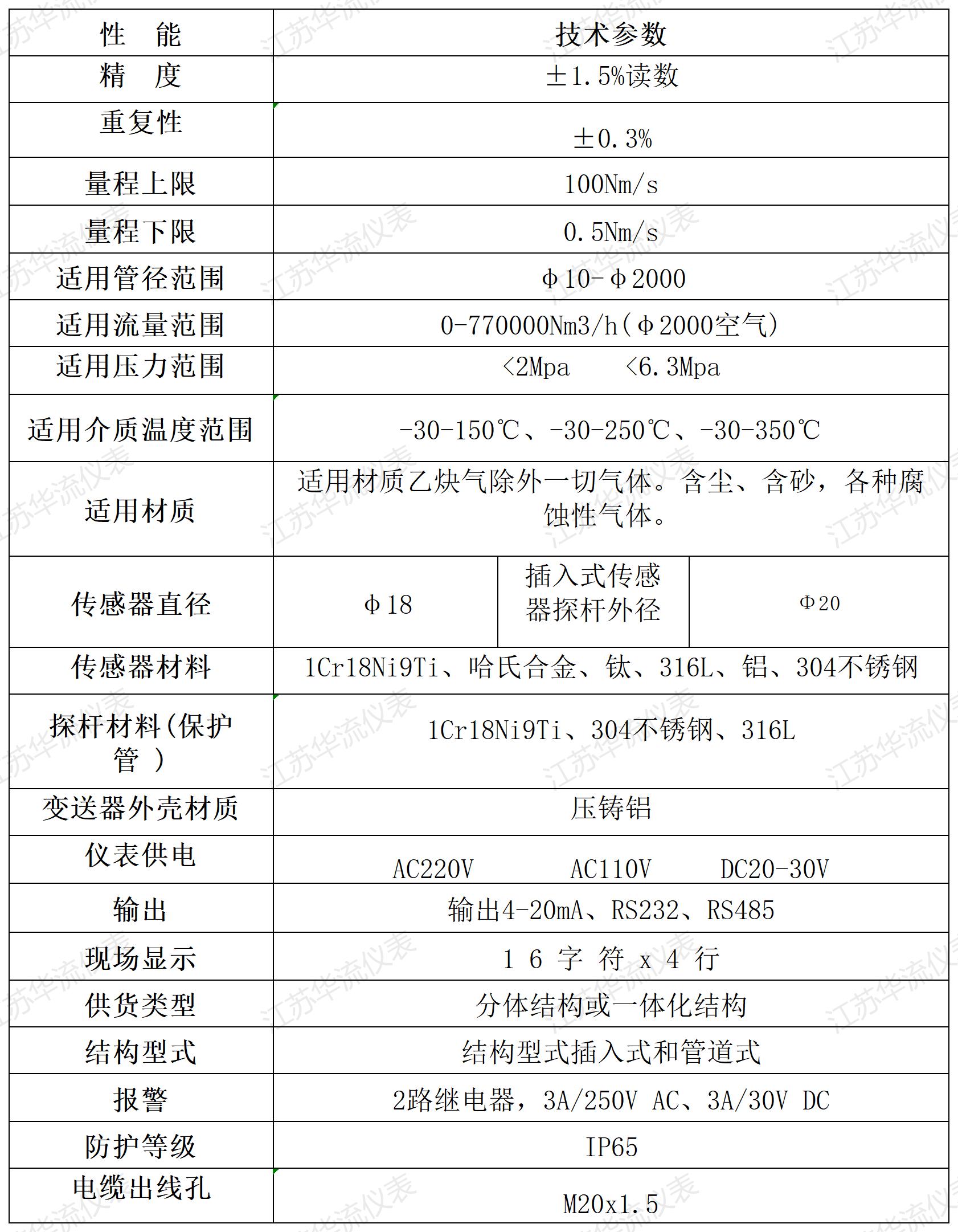

技術參數 Technical Parameter

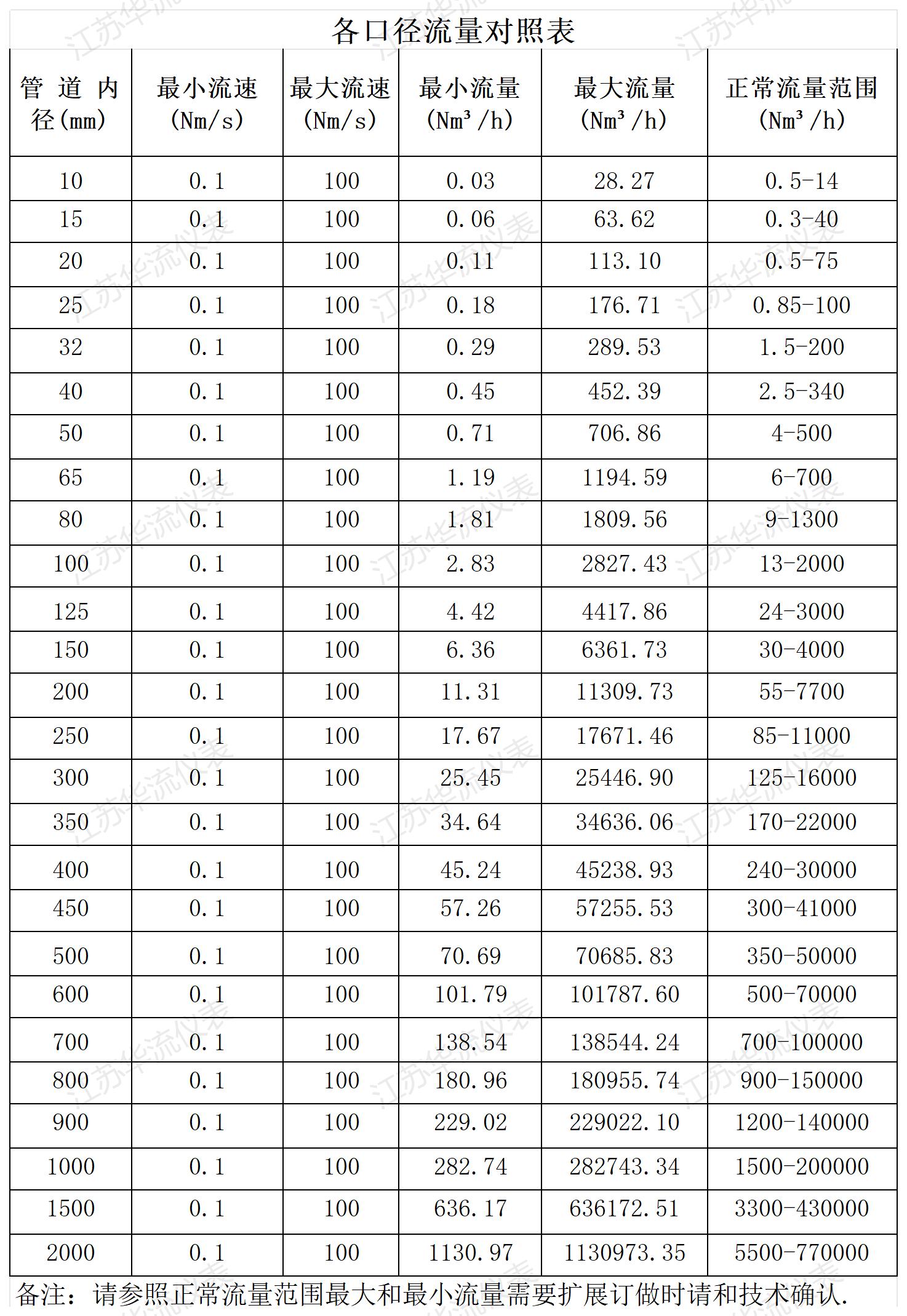

口徑流量對照表

Caliber flow comparison

技術優勢 Technical advantage

●真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確。

●可得到氣體的質量流量或者標準體積流量。寬量程比，可測量流速高至 120Nm/s 底至 0.5Nm/s 的氣體，可以用於氣體檢漏。

●抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。

●安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。（請參見安全注意事項）

●數字化設計。整體數字化電路測量，測量準確、維修方便。

●采用 RS-485 通訊，或 HART 通訊，可以實現工廠自動化、集成化

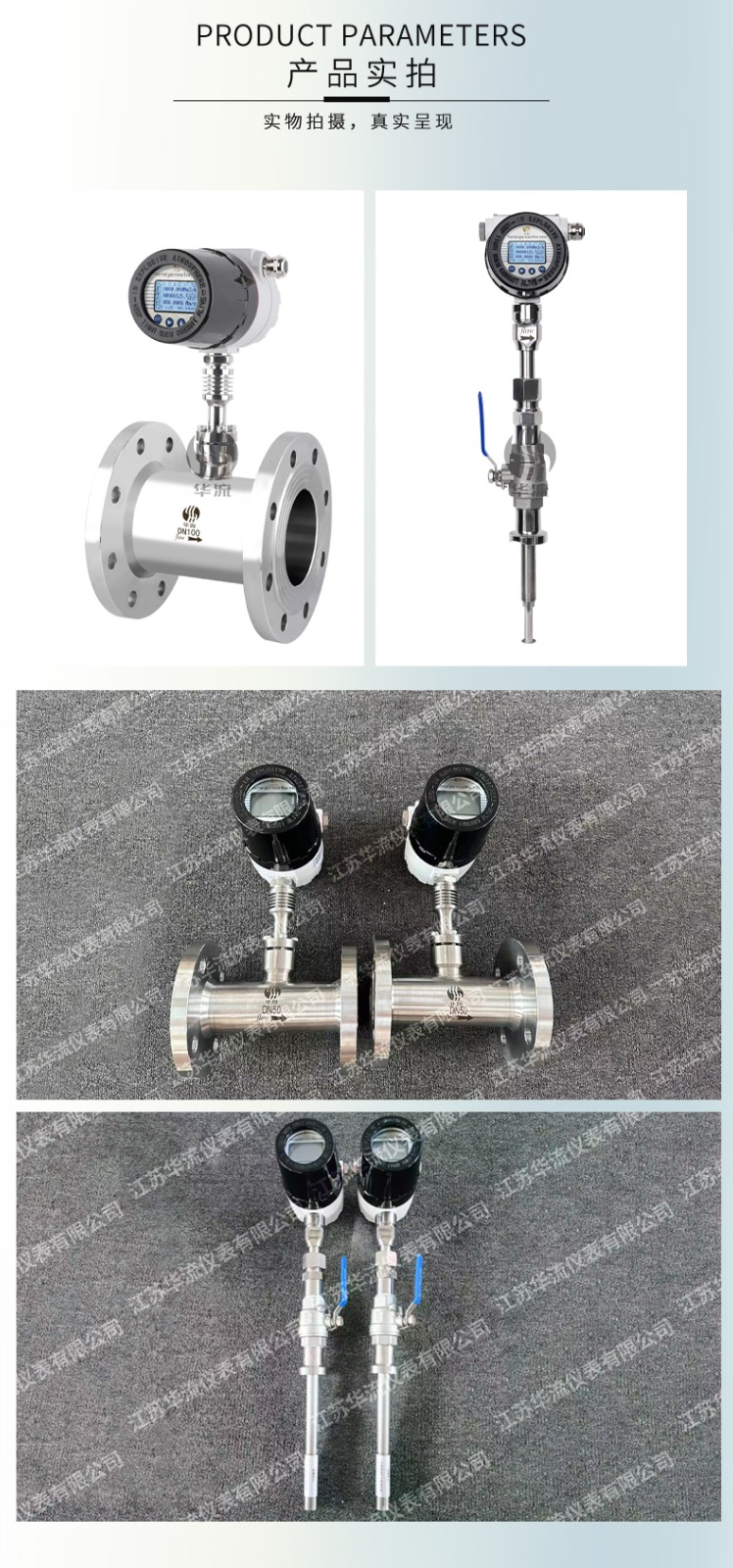

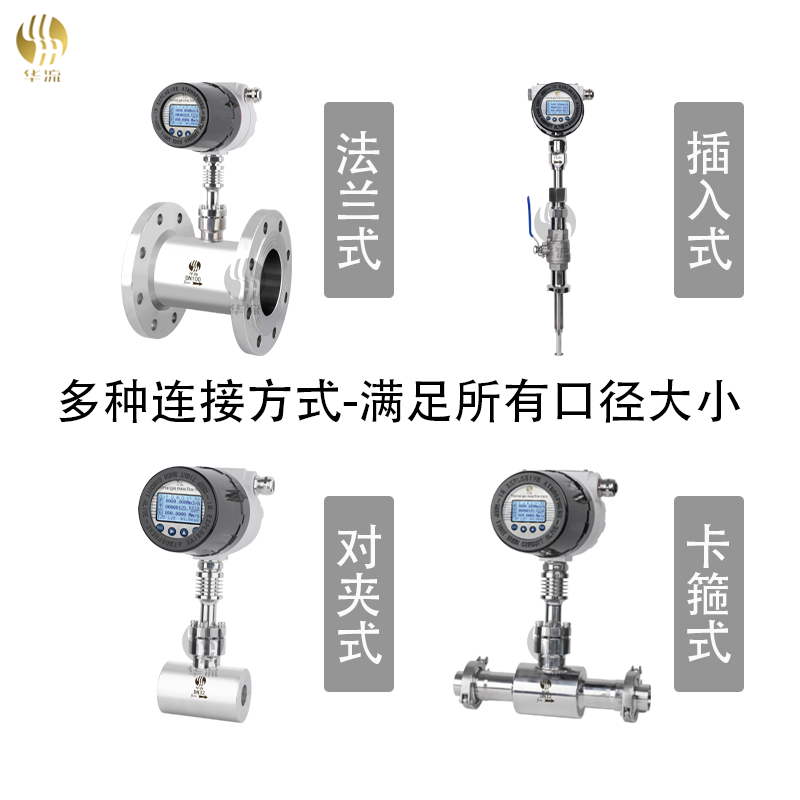

產品實拍 Product Photograph

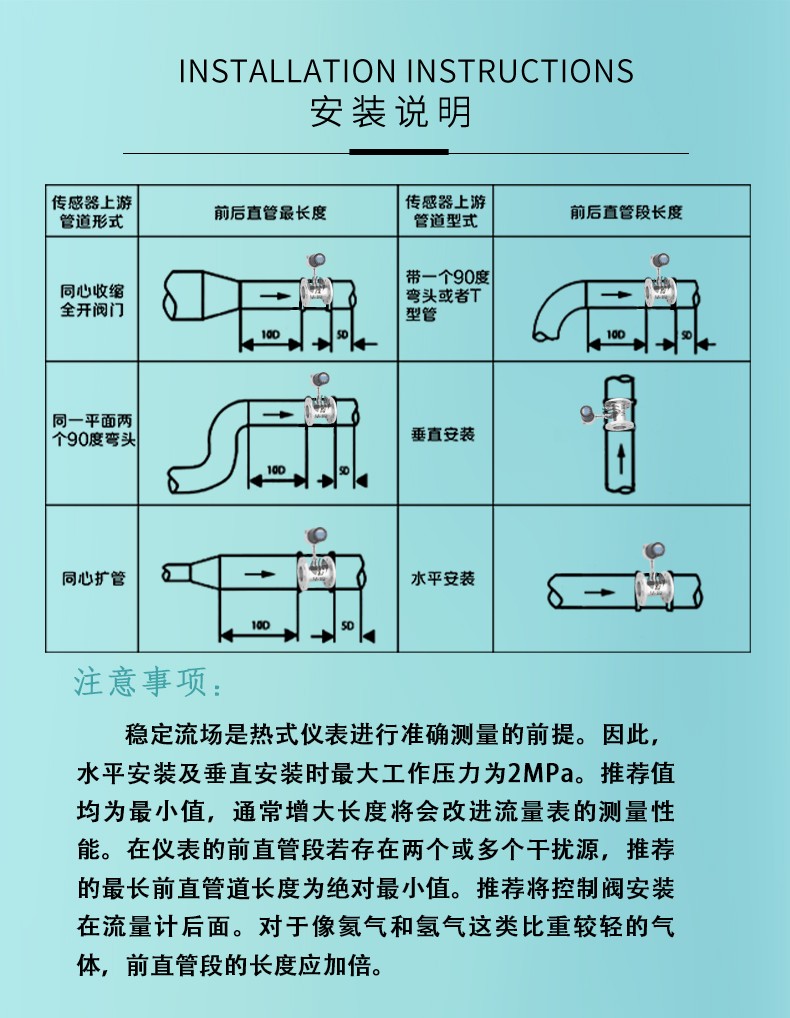

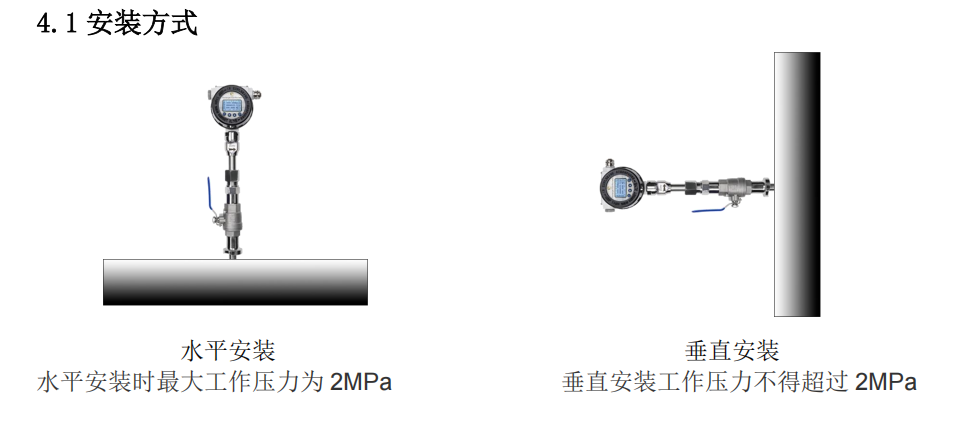

安裝方式 Installation method

安裝管道要求

●若幹擾源（如：管彎曲處、漸縮管、閥、T形管等）處於熱式儀表的進氣管道處，請務必采取措施以最大限度地降低其對測量性能的影響。

●不同類型管道的最小推薦直管段長度。若測量空間足夠大，應盡可能擴大直管段長度。不考慮其它因素影響時，傳感器的最小推薦直管段長度為：前直管段：最小為20×DN

後直管段：最小為5×DN

●推薦值均為最小值，通常增大長度將會改進流量表的測量性能。

●在儀表的前直管段若存在兩個或多個幹擾源，推薦的最長前直管道長度為絕對最小值。

●推薦將控製閥安裝在流量計後麵。

●對於像氦氣和氫氣這類比重較輕的氣體，前直管段的長度應加倍。

關於華流 About Hualiu

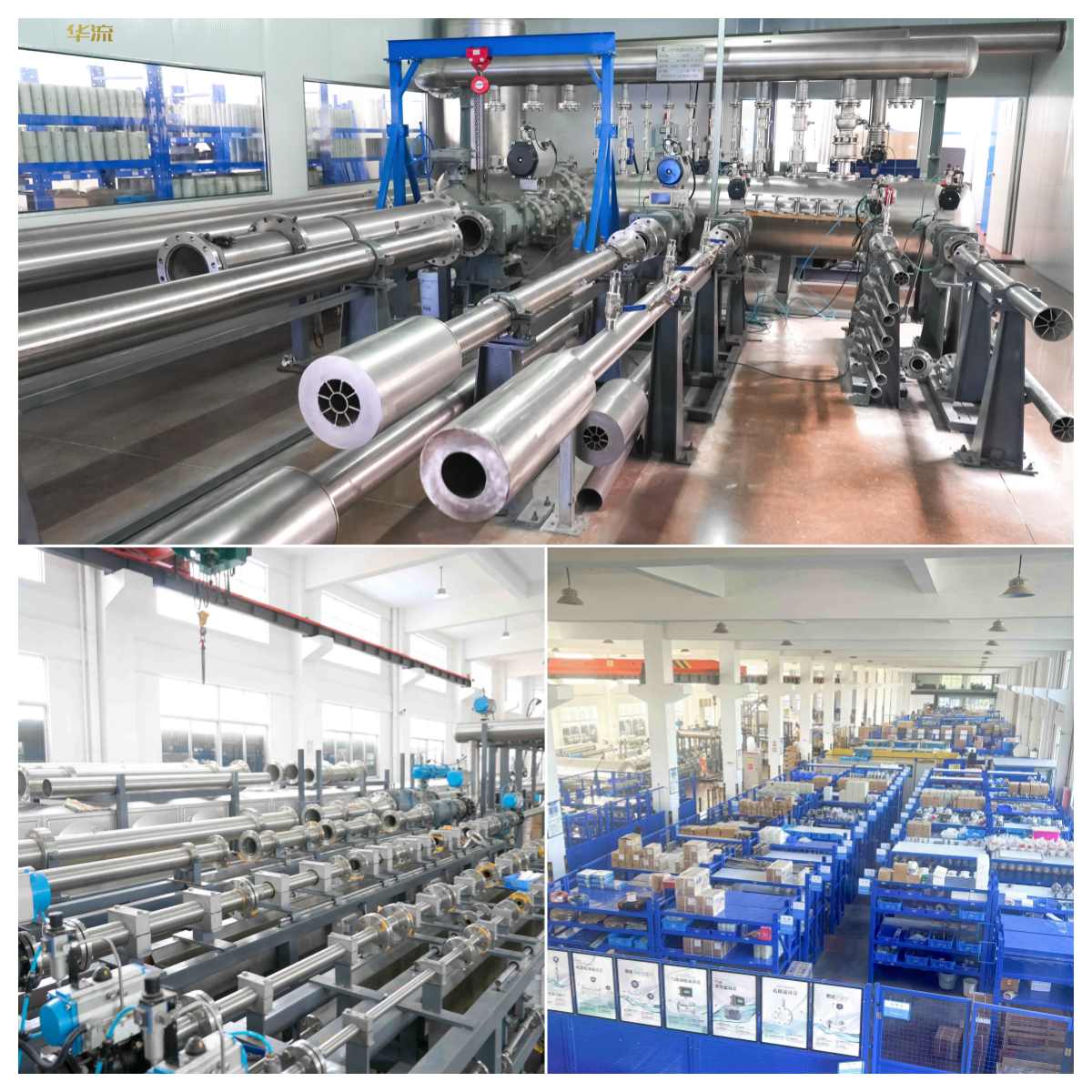

江蘇華流儀表有限公司是一家致力於工業自動化儀表生產研發銷售一體的廠家，公司坐落於一代偉人周恩來總理的故鄉淮安市，素有荷花之都美名的金湖縣。公司成立於2012年，占地2500m公司擁有現代化生產車間，智能化標準氣體流量和液體流量檢定設備，數控機床和加工設備;內蒙古西部和甘肅地區設有辦事處。
