插入式電磁流量計

Plug-in electromagnetic flowmeter

工作原理Working principle

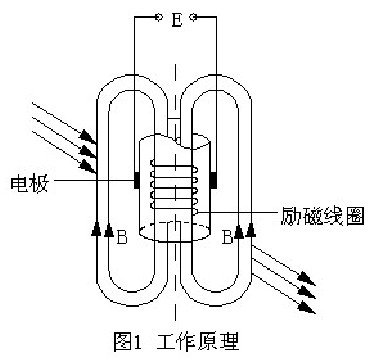

傳感器實際上是一種液體流速測量儀表。它是應用法拉第感應定律的原理製成的流速測量儀表。圖1 是插入型流量計基本工作原理的示意圖。用長杆將小的電磁流量傳感器插入到被測量管道中規定位置，導電流體垂直流過傳感器工作磁場時（轉換器向傳感器提供勵磁電流時，在勵磁線圈構成的勵磁係統中產生工作磁場），相當導體在磁場中作切割磁力線運動。根據法拉第感應定律，在導體的兩端產生感應電動勢。感應電動勢由接觸流體的一對電極來檢測。電動勢的大小與磁感應強度B、兩極間距離L 和流體的平均（jun1）流速呈正比。即 E=B·L·V(伏)

式中：E——感應電動勢，V； B——磁場強度，T； L——兩電極間距離，m；

V——流過傳感器的流速（亦即代表被測管道規定插入點的質點流速），m/s

K——係數。

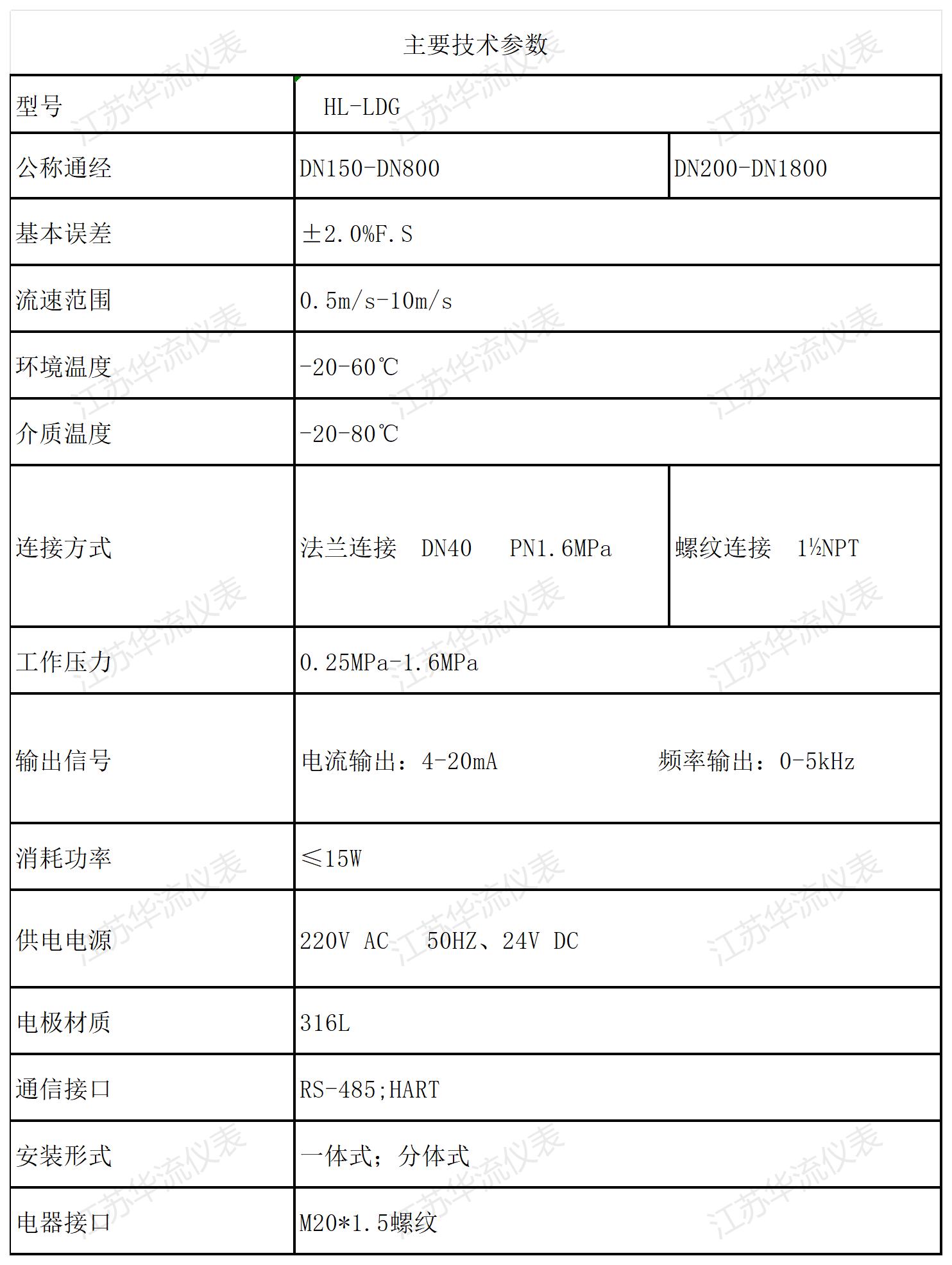

技術參數 Technical Parameter

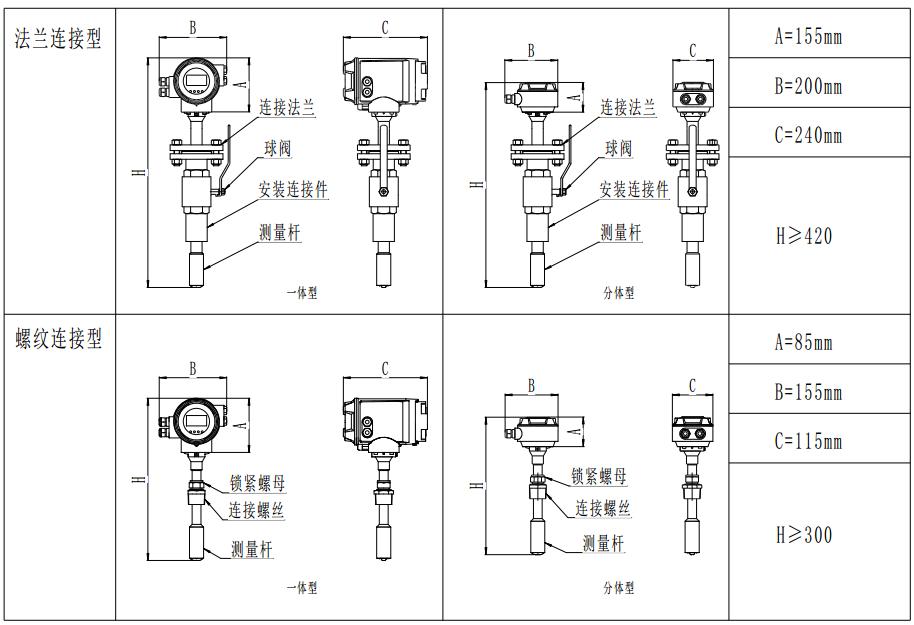

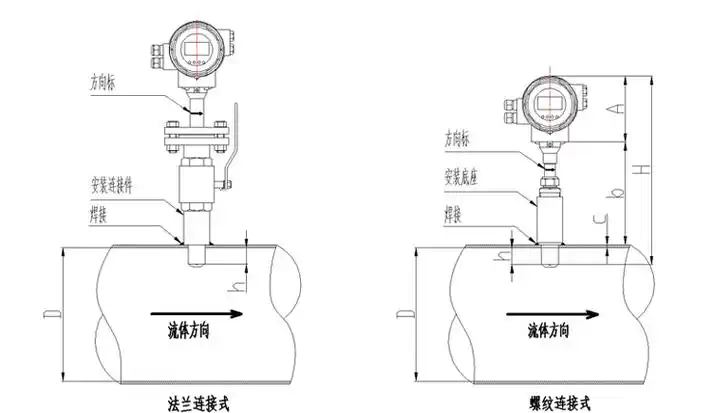

產品尺寸 Product size

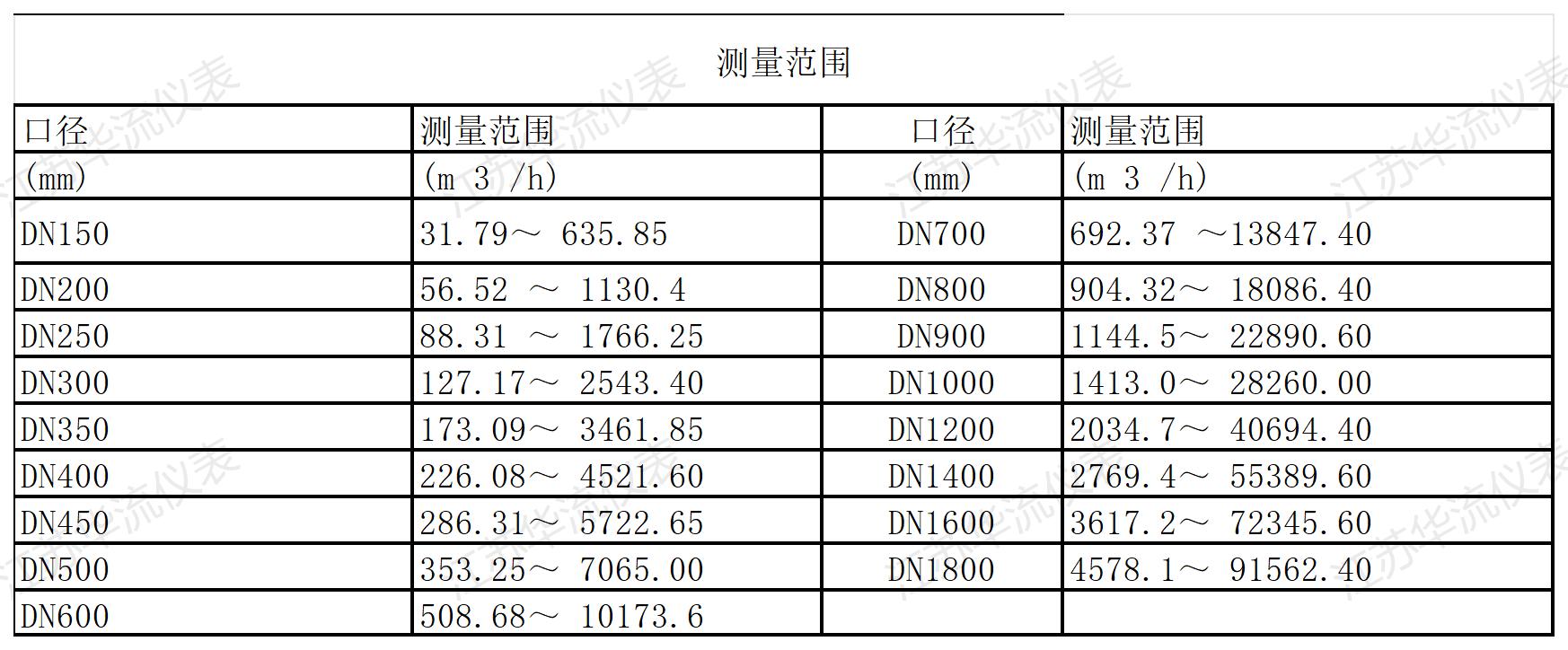

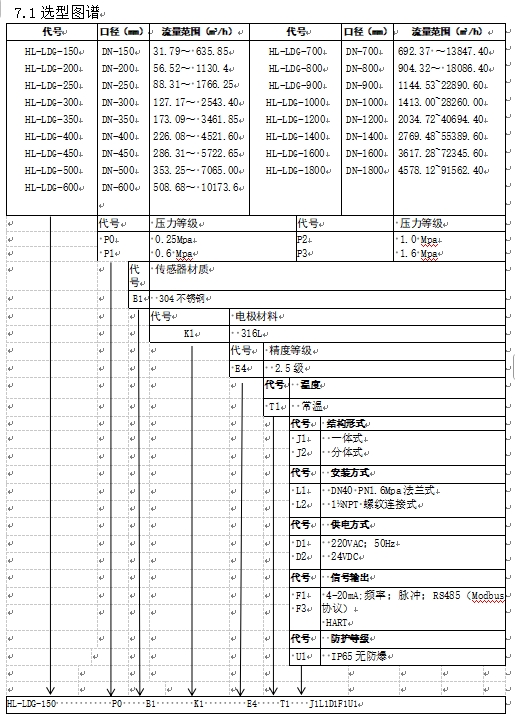

口徑流量對照表

Caliber flow comparison

技術優勢 Technical advantage

■ABS全模具生產探頭結構簡單、牢固、無活動部件、使用壽命長測量可靠、抗幹擾能力強

■體積小、重量輕、安裝方便、維護量小測量範圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響

■壓力損失為零能夠在不斷流的情況下進行安裝、拆卸，為用戶的檢修帶來了方便較一般電磁流量計的製造成本和安裝費用低，特別適合大中口徑管道流量測量

■采用先進的加工工藝，固態封裝、耐震動、壽命長等特點，使儀表具有良好的測量精度和穩定性

■流量計不僅有4-20mA電流信號輸出

■還有1-2000HZ頻率輸出數字通訊輸出：RS485、HART、Modbus

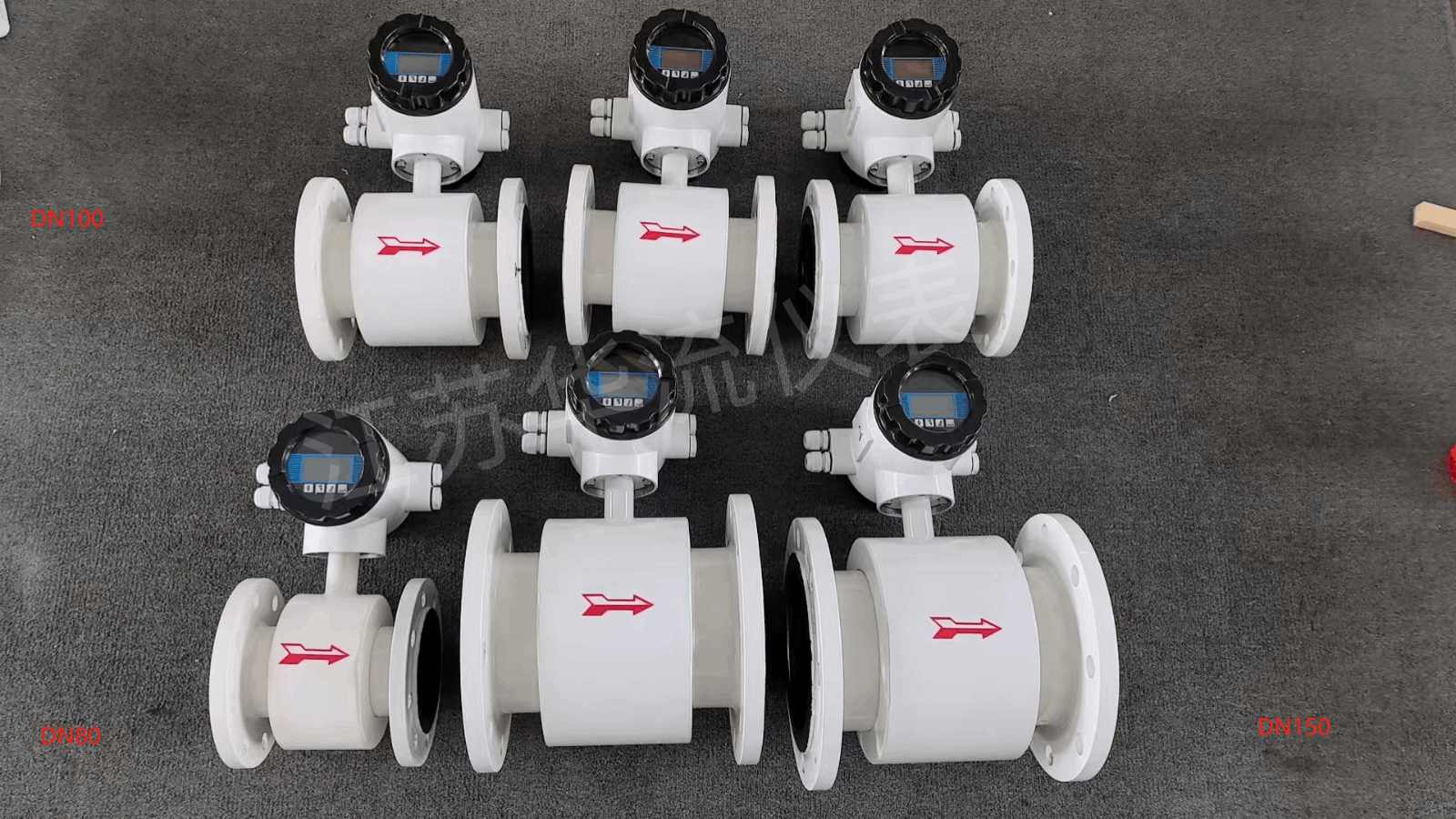

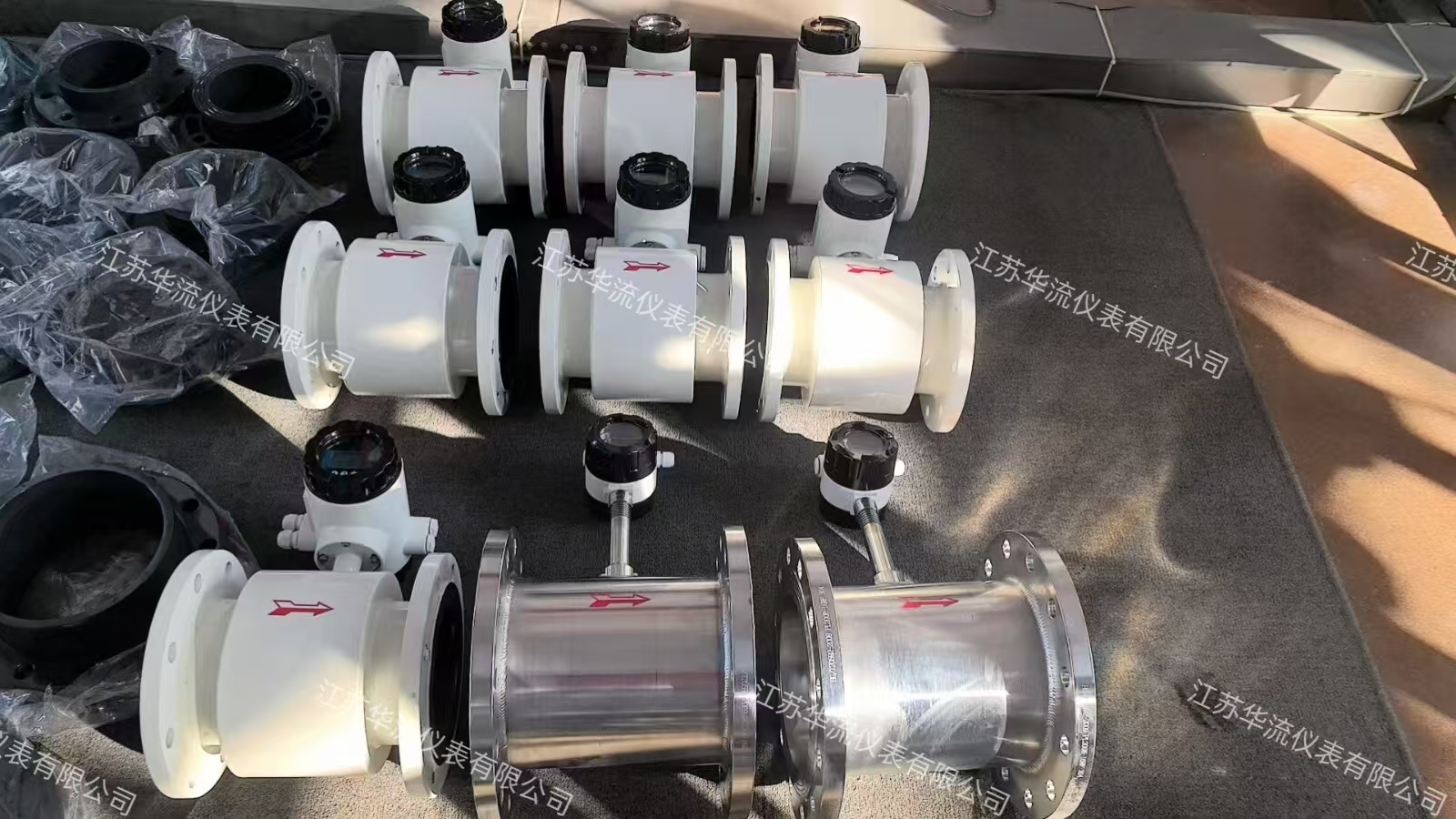

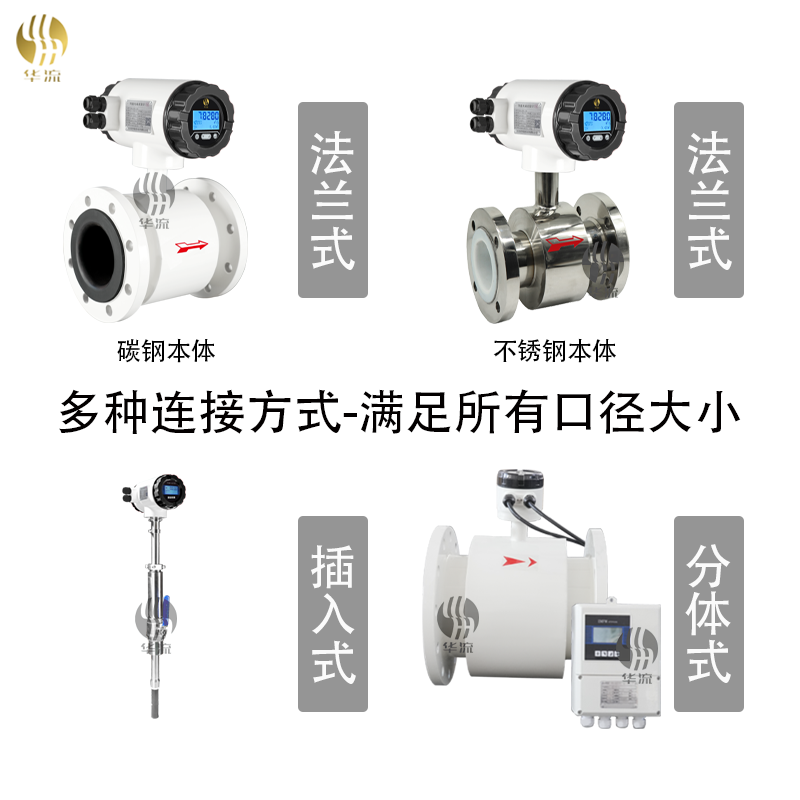

產品實拍 Product Photograph

安裝說明 Installation instructions

▲▲傳感器安裝上遊直管段不低於5D（D表示管徑），下遊直管段不低於2D：

▲垂直安裝，傳感器插入管道時應與管道斷麵的垂直直徑夾角小於5°，適用於測量管道振動小的清潔介質。

▲傾斜安裝，其傳感器的軸線與被測管道的軸線夾角為45°，適用於大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。

插入式電磁流量計傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上（即1/2倍的管徑）；二是插入到管道內壁為管道的1/4處。

傳感器的安裝：

1.清理被測管安裝底座的焊渣和毛刺。

2.關掉上遊流量控製閥門或采用低壓供水。

3.將DN50球閥安裝到安裝底座上，注意球閥的長空腔向上，檢查球閥是否能全開、全關，將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，鬆開定位螺母，將傳感器插入杆通過球閥插入被測管道，同時應注意傳感器方向標誌杆指向應和流體流向一致。訂貨須知訂貨時請寫明被測介質名稱、工作壓力、介質溫度、流量（流速）範圍管道通徑和被測管網情況等▲▲

關於華流 About Hualiu

江蘇華流儀表有限公司是一家致力於工業自動化儀表生產研發銷售一體的廠家。成立於2012年，在2016年注冊了“華流品牌。2019年榮獲《國家高新技術企業》2023年獲得《特種設備製造生產許可證》，公司持有《IS09001-2015質量體係認證》、產品的計量器具型式批準證書、各種產品的防爆證書、SIL安全證書、CE認證、國家實用新型專利證書等。

2023年我司和中國計量大學開展“流量計量儀表CFD數值模擬及優化”的流量仿真研究合作;公司主要產品有流量計係列、溫度儀表、壓力儀表、液位儀表等。
