一、側裝式磁翻板液位計

      側裝式磁性翻板液位計(以下簡稱液位計)。適用於工業生產過程 中各種承壓(或敞開)貯液設備(塔、缸、槽、球形容器和鍋爐)的液體介質的液位的檢測。能就地顯示各種液體的工作情況和液位高度。配上 液位變送器就能遠距離傳送液麵的位置信號，通過一定的電氣裝置達 到自動控製和測量液位的目的。

      液位計是具有可靠的安全性的檢測儀表，由於具有磁性藕合的隔 離密閉結構。尤其適用於易燃、易爆和腐蝕有毒液體的液位檢測。從 而使原複雜環境的液位檢測手段變得簡單和可靠和可靠安全。 液位計具有就地顯示的直讀式特性，不需多組液位計組合，可以 單體進行全量程測量。設備少開孔，顯示清晰，標誌醒目，讀數直觀 等優點。當液位計直接配帶顯示儀時可省去該係統信號檢測的中間變 送從而提高其傳輸精度

二、工作原理

      液位計是利用其內部的磁性浮子隨液位變化產生的磁位移，使得 液位視窗的紅白磁翻柱作相應的翻轉來指示液位的高度。當浮子下降 時，由紅色轉為白色，紅色始終表示液位的高低。

三、主要技術參數

1、測量範圍：0—6000mm

2、測量精度：±10mm

3、介質密度：≥0.5g/cm3

4、工作壓力：1.0 1.6 2.5MPa（其他特殊要求可訂製）

5、工作溫度：-40~350℃（訂貨時需注明溫度範圍）

6、介質粘度：≤0.4Pa.s(對粘度大或低溫易結晶介質要選用夾套型)

7、測量界位比重差：0.15g/cm3

8、本廠出廠連接法蘭尺寸：DN20 PN2.5(公管製)連接法蘭采用化工部 1998 年發布的 H(120592—20635—97 法蘭標準．若采用其他法蘭標準 請用戶在訂貨時注明．法蘭連接孔分布形狀：正方形

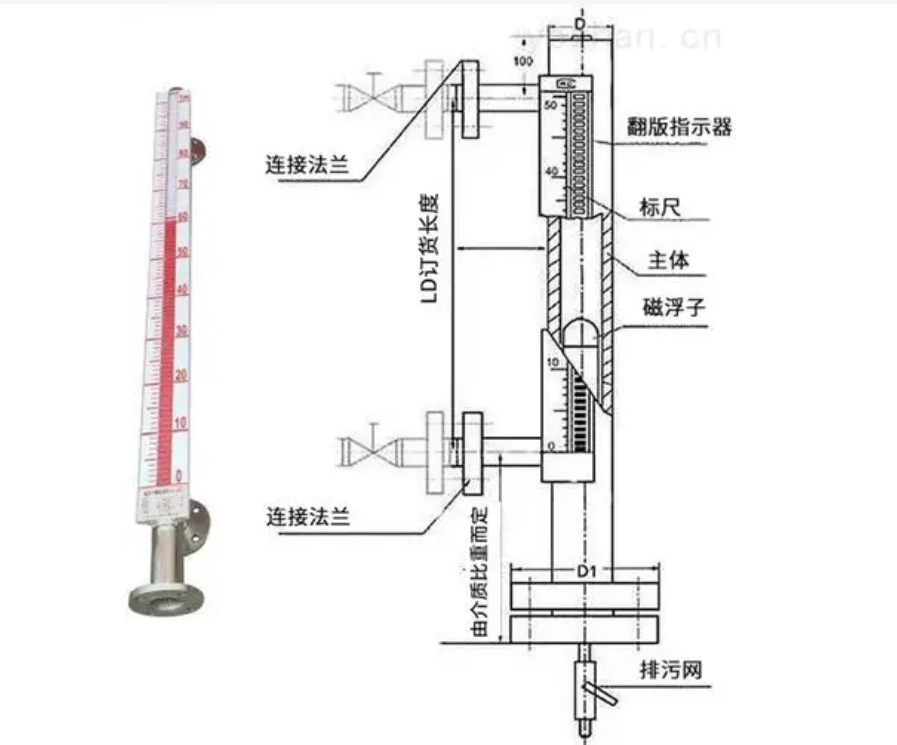

四.結構與外形尺寸
